LED Flutlicht Masten

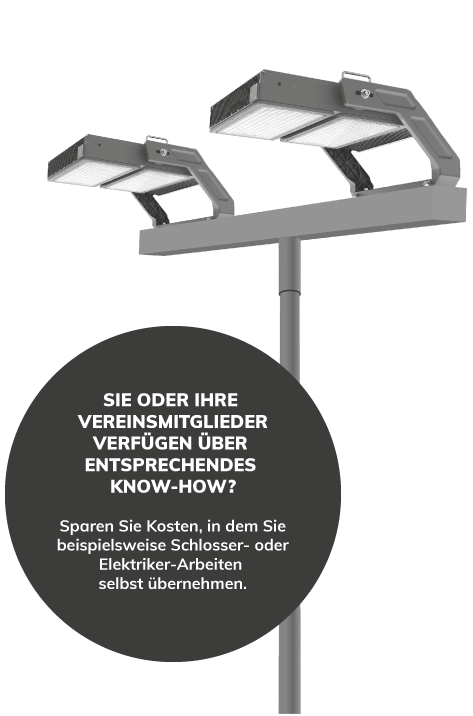

Flutlichtmast konisch mit Traverse


Der konisch runde Lichtmast besteht aus einem umgeformten und längsnahtgeschweißten Stahlblech, welches mit einer Stahlmindestqualität von S235 JR und nach DIN EN ISO 1461 feuerverzinkt ist.

Der Mast wird für den Aufstellort individuell statisch ausgelegt und auf die jeweils verwendeten Flutlichtleuchten angepasst. Die Masten erhalten einen Türausschnitt mit eingelegter Stahltür und Dreikantverschluss aus V2A, Kantenlänge 12mm.


Die Aufnahme eines Kabelübergangskastens ist durch einen Gerätesteg und Schiebemuttern im Mastinneren möglich. Im Erdstück liegen sich zwei Öffnungen für die Kabeleinführung gegenüber.

Die Lichtmasten und Traversen für Outdoor-Anlagen sind ausgelegt für Windzone 2,
die Lichtmasten für Skipisten für Windzone 3.
Die Trafos können bei Bedarf im Masten montiert werden.


Weitere Montagemöglichkeiten direkt auf der Leuchte oder in einem separaten Anschlußschrank mit gesonderter Leitungsführung.
lichtanlagen led flutlichtmast konisch



Wartungsklappe

Klappe für Verkabelung / beidseitige Öffnung für
Kabelführung


Traversen

Zur Befestigung und Ausrichtung von LED Flutlichtern

lichtanlagen led flutlicht lichtmasten traversenlichtanlagen led flutlicht lichtmasten traversen

Montagevarianten Trafo

Integrierte Variante
lichtanlagen led flutlicht montagevarianten
Integrierte Trafo Box zur Montage direkt auf der Leuchte. Wasserdichte Anschlüsse werden benötigt.
Externe Variante
lichtanlagen led flutlicht montagevarianten
Seperate Trafo Box zur externen Montage. Wasserdichte Anschlüsse werden benötigt.

Produktsortiment


114735 Für 1 Fluter, Stahl verzinkt, Höhe über Boden 8 Meter
114733 Für 2 Fluter, Stahl verzinkt, Höhe über Boden 12 Meter
114734 Für 2 Fluter, Stahl verzinkt, Höhe über Boden 15 Meter
114732 Für 3+2 Fluter, Stahl verzinkt, Höhe über Boden 15 Meter
114736 Für 4+2 Fluter, Stahl verzinkt, Höhe über Boden 15 Meter
zu den Produkten

Kostenlose Beratung


Wir beraten Sie bezüglich Auswahl, Montage und Positionierung von Masten und Flutern!


JETZT ANFRAGEN

Windzonen am Beispiel von Deutschland


lichtanlagen led flutlicht lichtmasten produktsortiment

Beispiel für einen Fundamentvorschlag für Tennis- und Fußballplatz


lichtanlagen led flutlicht lichtmasten fundamentvorschlag

Bitte beachten Sie, dass die Fundamentempfehlungen von Europoles auf Berechnungen mit Standartbelastungen beruhen und somit ohne Gewähr sind. Annahme: Normal gewachsener Boden ohne Wasserauftrieb
