POTEAUX D'ÉCLAIRAGE

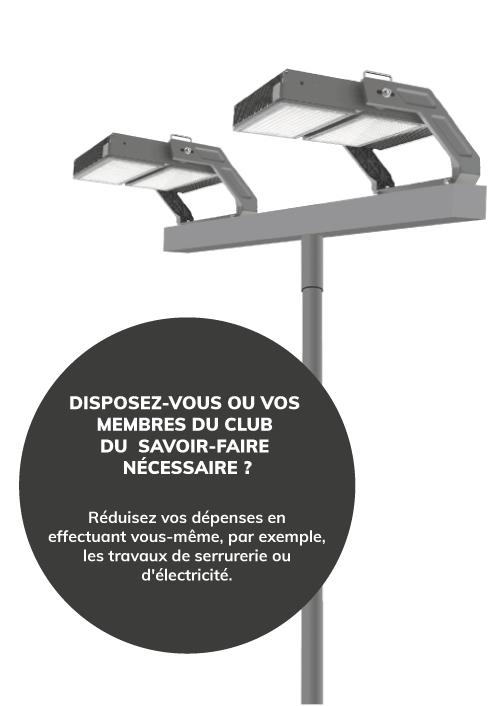

Poteau conique avec traverse


Le mât cylindro-conique est constitué d'une tôle d'acier formée et soudée longitudinalement, qui est galvanisée à chaud avec une qualité d'acier minimale de S235 JR selon la norme DIN EN ISO 1461.

Le mât est conçu de manière statique et individuelle pour le lieu d'installation et adapté aux projecteurs utilisés. Les mâts reçoivent une découpe de porte avec porte en acier insérée et fermeture triangulaire en V2A, longueur d'arête 12 mm.


Une boîte de jonction de câbles peut être logée au moyen d'une platine avec écrous coulissants à l'intérieur du mât. Deux ouvertures pour l'entrée des câbles sont situées à l'opposé l'une de l'autre dans le sens de la hauteur du mât. Deux ouvertures pour l'entrée des câbles se font face dans la pièce de terre.


Les poteaux d'éclairage et les traverses sont conçues pour des installations extérieures dans les zones de vent classe 2. Si nécessaire, les transformateurs peuvent être montés dans le mât.

Les poteaux d'éclairage pour les pistes de ski pour la zone de vent 3. Les transformateurs peuvent être montés dans les mâts si nécessaire. Autres possibilités de montage directement sur le luminaire ou dans une armoire de raccordement séparée avec acheminement séparé des câbles.

lichtanlagen led flutlichtmast konisch



Volet de maintenance

Trappe pour le câblage / ouverture des deux côtés pour le passage des câbles

TRAVERSES

Pour la fixation et l'orientation des projecteurs à LED

lichtanlagen led flutlicht lichtmasten traversenlichtanlagen led flutlicht lichtmasten traversen

Options de montage des transformateurs

Variante intégrée
lichtanlagen led flutlicht montagevarianten
Boîte de transformateur intégrée pour un montage direct sur le luminaire. Des raccords étanches sont nécessaires.
Variante externe
lichtanlagen led flutlicht montagevarianten
Boîte de transformateur séparée pour le montage externe. Des raccords étanches sont nécessaires.

GAMME DE PRODUITS


114735 Mât pour 1 projecteur, acier galvanisé, hauteur au-dessus du sol 8 m
114733 Mât pour 1 projecteur, acier galvanisé, hauteur au-dessus du sol 8 m
114734 Mât pour 2 projecteur, acier galvanisé, hauteur au-dessus du sol 15 m
114732 Mât pour 2+3 projecteur, acier galvanisé, hauteur au-dessus du sol 15 m
114736 Mât pour 4+2 projecteur, acier galvanisé, hauteur au-dessus du sol 15 m
vers les produits

CONSEIL GRATUIT


Nous vous conseillons sur le choix, le montage et le positionnement des mâts et des projecteurs !

DEMANDEZ MAINTENANT

Les zones de vent à l'exemple de l'Allemagne


lichtanlagen led flutlicht lichtmasten produktsortiment

Exemple de proposition de fondation pour un court de tennis et un terrain de football


lichtanlagen led flutlicht lichtmasten fundamentvorschlag

Veuillez noter que les recommandations d'Europoles concernant les fondations sont basées sur des calculs avec des charges standard et sont donc sans garantie. Hypothèse : sol ayant poussé normalement, sans remontée d'eau
